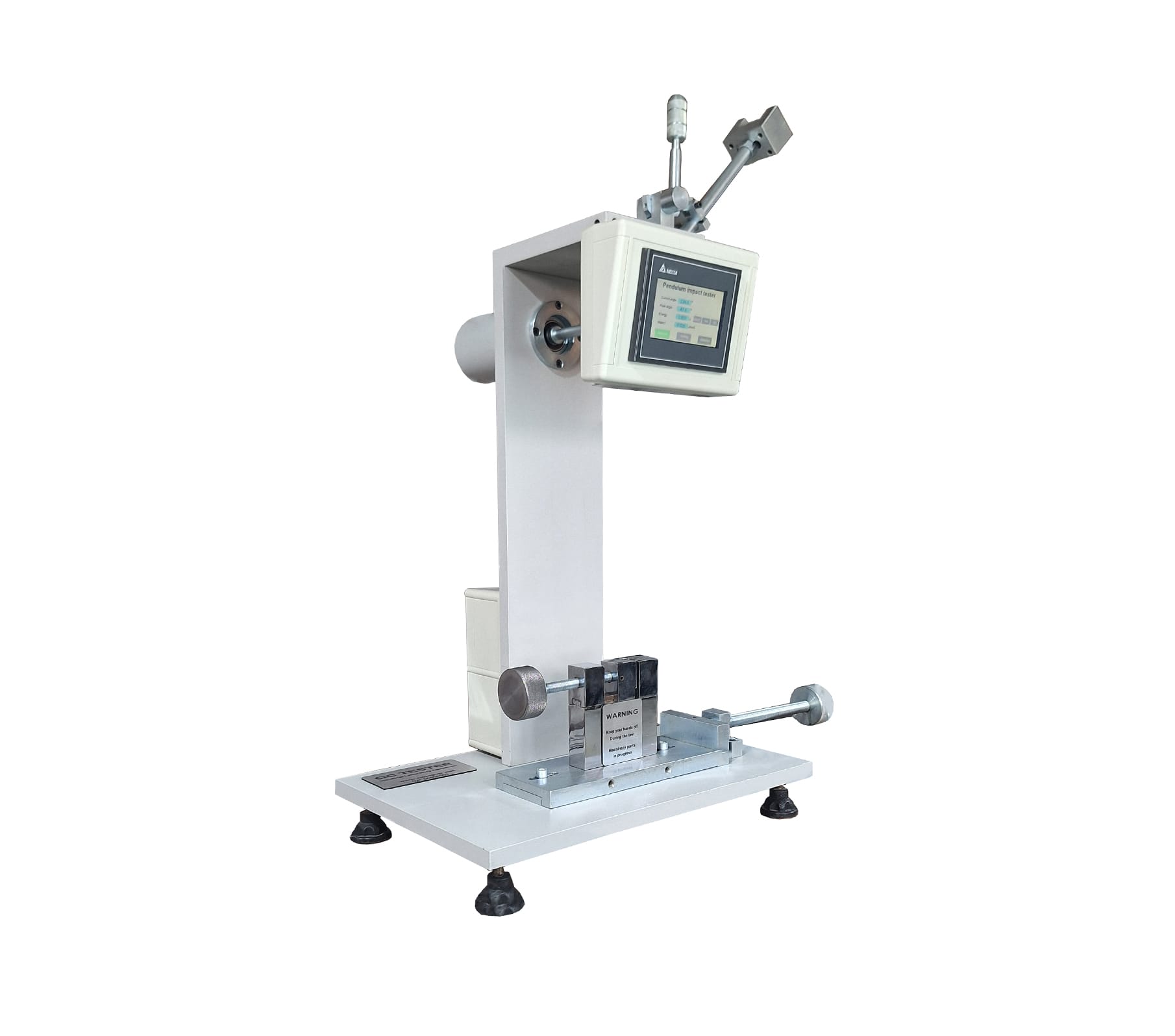

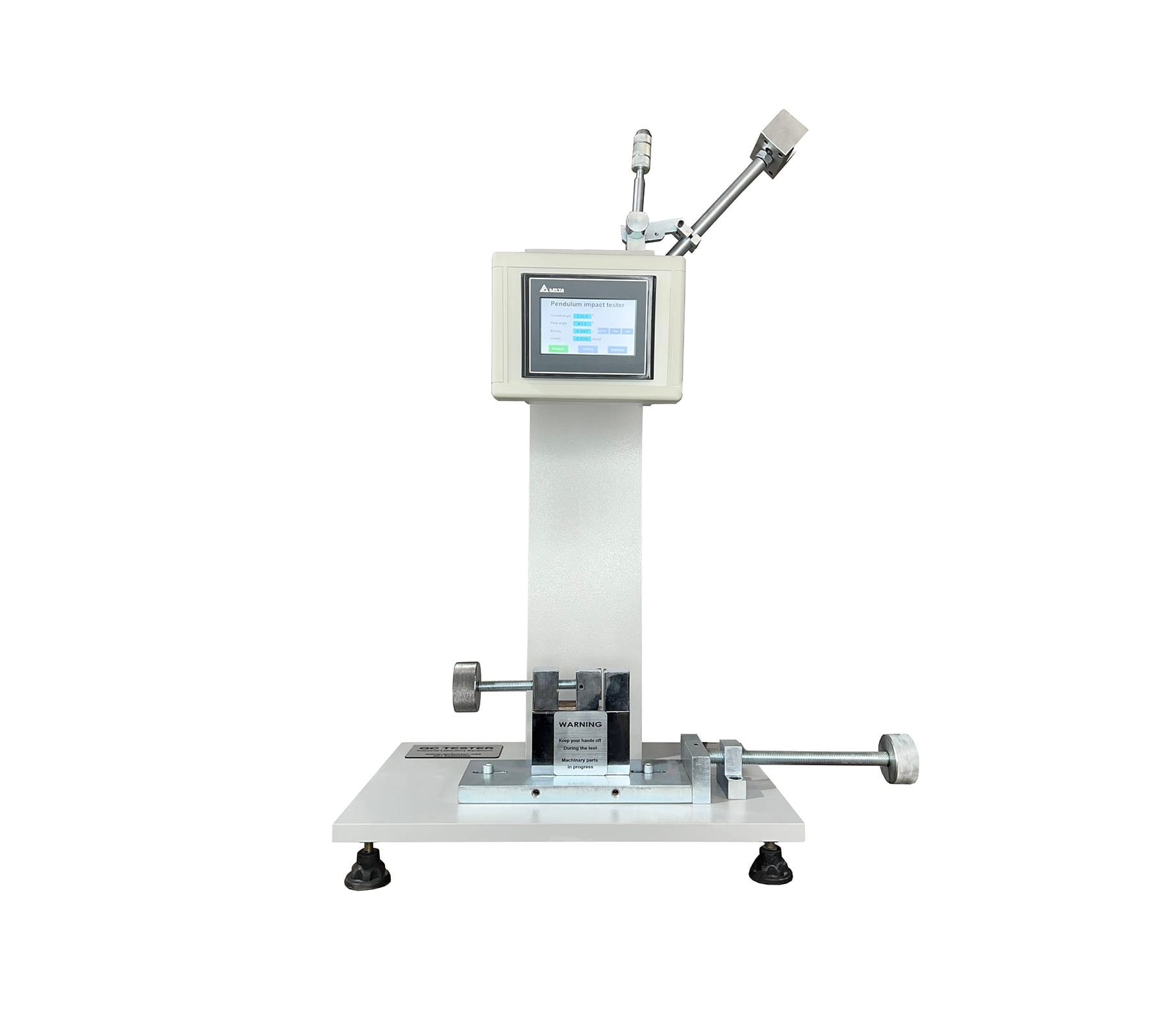

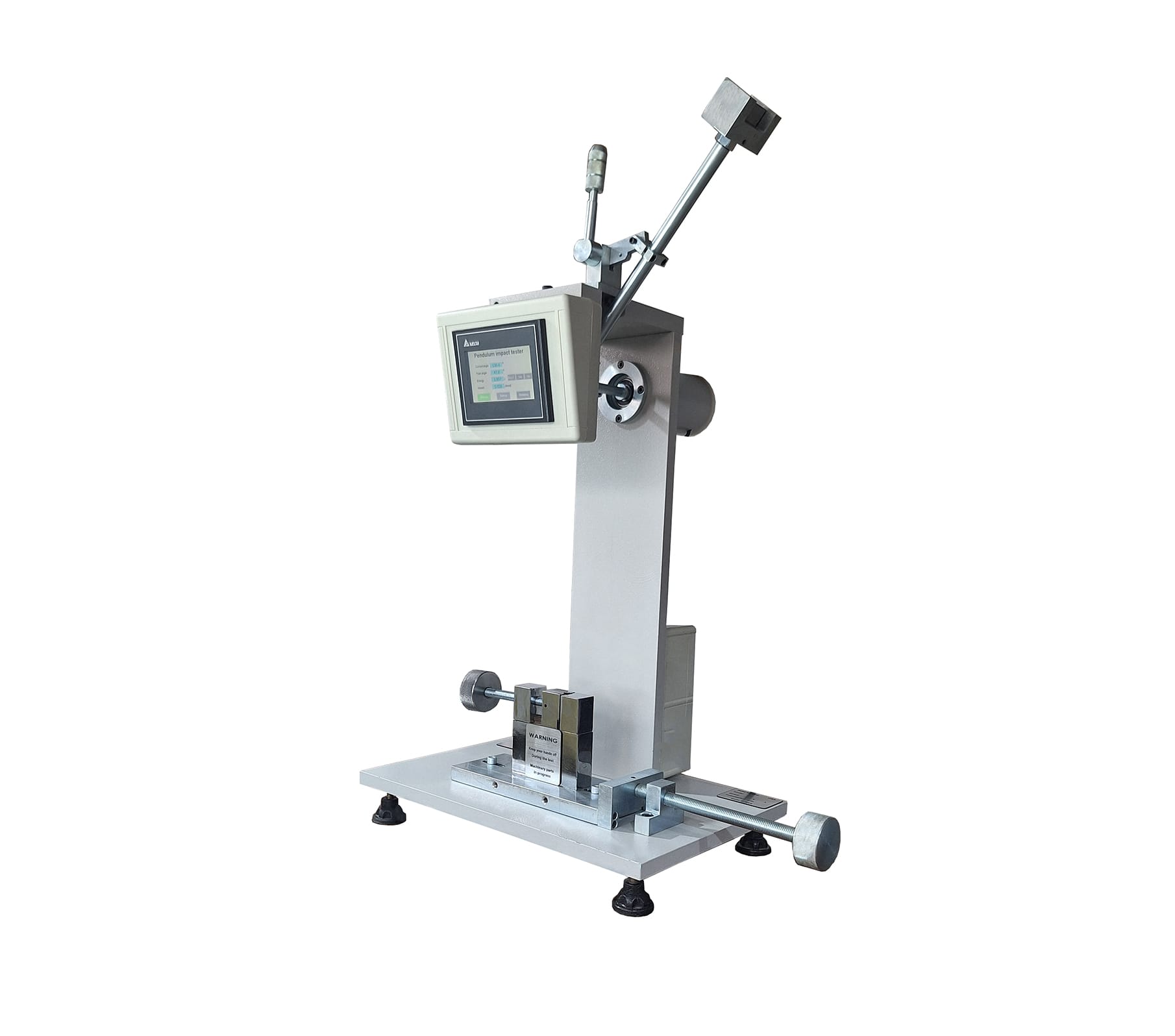

IZOD CHARPY IMPACT TESTER

  • Model                                                 IT-25
  • Standard Number                               ISIRI 12828, ISIRI 13618 , ISO 180, ISO 179
  • Impact Capacity                               MAX 30 j
  • Impact speed                                    3/46 m/s
  • Arm long                                           32.7 cm
  • Test angle                                           148 degree
  • Energy Unit                                      j and kg-cm
  • Energy display resolution                     0.01 j
  • Unit Weight                                      80 Kg
  • Power                                                     220 V 1 ph

توضیحات

تست ضربه پاندولی (آیزود – شارپی)

مدل دستگاه IT-25
مطابق استاندارد ملی و بین المللی  ISIRI 12828, ISIRI 13618, ISO 179, ISO 180
مجهز به نمایشگر لمسی 4.3 اینچ ساخت شرکت دلتا تایوان
دارای PLC مدل 14SS2 ساخت شرکت DLETA تایوان
ظرفیت اندازه گیری دستگاه تا حداکثر 25 ژول
قابلیت نصب چکشهای مختلف با ظرفیت های 1، 2.75، 5.5، 7.5، 15 و 25 ژول
سرعت ضربه چکش به آزمونه 2.9 متر بر ثانیه
زاویه تست برای رها شدن پاندول 150 درجه با قابلیت تنظیم
دقت اندازه گیری زاویه 0.05 درجه به کمک اینکودر 1024 پالس
رزولیشن اندازه گیری انرژی شکست 0.01 ژول با قابلیت گزارش گیری 5 آزمون
پارامترهای قابل اندازه گیری ژول، کیلوگرم، سانتیمتر و کیلوگرم متر
دارای قابلیت اتصال به پرینتر به منظور پرینت نتایج آزمون (سفارشی)
دارای یک عدد چکش با ظرفیت 2.75 ژول بصورت پیش فرض بر روی دستگاه
مجهز به یک گیره نگهدارنده آزمونه استاندارد ایزود و یا چارپی با توجه به نیاز خریدار محترم
ابعاد تقریبی دستگاه (عرض، عمق و ارتفاع): 800 در 450 در 1000 میلیمتر
تغذیه مصرفی 220 ولت 1 آمپر

کاربرد

آزمون ضربه یکی از روشهای استاندارد برای به دست آوردن انرژی شکست مواد در اثر تنش دینامیکی است. مکانیزم آزمون ضربه تعیین مقدار انرژی لازم برای شکستن قطعه در اثر ضربه می‌باشد.

اطلاعاتی که از این آزمون به دست می‌آید در درک چگونگی رفتار ماده در موقعیت‌های کاربردی واقعی بسیار کاربردی است. هدف آزمون ضربه شبیه‌سازی شرایط واقعی به منظور تلاش برای جلوگیری از شکست و پیش بینی شکست نمونه است.

از مهم‌ترین و متداول‌ترین روش‌های آزمایش ضربه، دو روش آیزود (izod) و چارپی (Charpy) می‌باشد.

این دو روش فقط در نحوه قرارگیری نمونه‌ها در دستگاه تست ضربه پاندولی (آیزود – شارپی) با یکدیگر تفاوت دارند.
دستگاه تست ضربه آیزود (Izod Impact test) متشکل است از یک آونگ سنگین نصب شده در یک قاب محکم. آونگی با جرم ۲۷٫۲۴ کیلوگرم (۶۰ پوند)، از ارتفاع ۰٫۶۱ متری (۲ فوت) شروع به حرکت می‌کند. سرعت آونگ در پایین‌ترین نقطه نوسان، تقریباً۳٫۵ متر بر ثانیه است.

آونگ در پایین‌ترین نقطه حرکتش به نمونه آزمایش شیاردار، که محکم در گیره بسته شده است، برخورد می‌کند. بخشی از ضربه آونگ صرف شکستن نمونه آزمایش می‌شود. پس از برخورد، بالاترین ارتفاع آونگ یادداشت می‌شود.

آزمایش

مقدار واقعی انرژی مصرف شده در اثر شکست نمونه، توسط شاخص متحرکی که همراه با آونگ در حال حرکت، روی یک صفحه مدرج حرکت می‌کند و در موقعیت حداکثر آونگ متوقف می‌شود، قابل خواندن است. نتیجه آزمایش ضربه نمونه شیاردار به صورت انرژی جذب شده در واحد سطح گزارش می‌شود و متداول‌ترین واحد آن کیلوژول بر مترمربع (KJ/m2) است. مساحت مورد محاسبه، مقطع باقیمانده در قسمت شکاف است.
مقطع نمونه آزمایش استاندارد، مربع ۱۰ × ۱۰ میلی‌متر یا دایره‌ای به قطر ۱۱٫۴ میلی‌متر است. در این نمونه‌ها یک شیار V شکل به عمق ۲ میلی‌متر با فرز ایجاد می‌شود. نمونه آزمایش ممکن است فقط یک شیار داشته باشد یا دارای سه شیار در سه وجه مختلف با زاویه‌های ۹۰ درجه نسبت به یکدیگر باشند.
با هر نمونه آزمایش سه شیاره، سه نتیجه آزمایش به دست می‌آید.

استقرار دقیق نمونه آزمایش در گیره بسیار مهم است و برای این منظور از یک شابلن ویژه استفاده می‌شود. نتایج آزمون‌های ضربه می‌توانند پراکندگی زیادی داشته باشند و توصیه می‌شود میانگین نتایج شش آزمایش یا بیشتر گزارش شوند.
آزمون آیزود علاوه بر کاربرد برای فلزات، برای مواد پلاستیکی هم مورد استفاده قرار می‌گیرد. برای مواد پلاستیکی میانگین ده آزمایش انجام می‌گیرد. یک عیب آزمون ایزود این است که به همان راحتی آزمون شارپی، استحکام ضربه‌ای مواد در دماهایی غیر از دماهای محیط را نمی‌توان تعیین کرد.

اگر نمونه‌ها از کوره یا یخچال خارج شوند، ممکن است در فاصله زمان تنظیم محل دقیقشان در گیره به مقدار زیاد، ولی غیرقابل اندازه‌گیری، گرم یا سرد شوند.

نمونه

ابعاد نمونه مورد نیاز برای انجام تست Izod
۶۳/۵mm*۱۲/۷mm
ابعاد نمونه مورد نیاز برای انجام تست Charpy
۱۲۷mm*۱۲/۷mm
همچنین ضخامت نمونه مورد استفاده بین ۳mm-۱۲/۷mm می‌باشد.
ضمناً معمولاً برای انجام آزمون ضربه در نمونه، ناچ ایجاد می‌شود. تعداد حداقل سه نمونه برای هر تست مورد لازم می‌باشد. (همچنین نمونه اضافه به عنوان نمونه شاهد مورد نیاز میباشد)
REFERENCES STANDARSASTM D256ASTM D4812ASTM D6110ASTM D6160BSI 2782-35BSI 2782-359DIN 53453 ISO 179 ISO 180 ISO/DIS 7628 NF T51-111

توضیحات تکمیلی

مدل تجهیز

IT-25

استانداردها

ISIRI 12828, ISIRI 13618, ISO 179, ISO 180

نمایشگر

لمسی 4.3 اینچ

مدل PLC

14SS2

برند PLC

DLETA تایوان

ظرفیت اندازه‌گیری

25 ژول

ظرفیت چکش‌ها

1، 2.75، 5.5، 7.5، 15 و 25 ژول

سرعت ضربه

2.9 متر بر ثانیه

زاویه تست

150 درجه با قابلیت تنظیم

دقت اندازه‌گیری

0.05 درجه

رزولیشن اندازه‌گیری

0.01 ژول

پارامترهای قابل اندازه گیری

ژول، کیلوگرم، سانتیمتر و کیلوگرم متر

اتصال

پرینتر

ابعاد

(عرض، عمق و ارتفاع): 800 در 450 در 1000 میلیمتر

تغذیه مصرفی

220 ولت 1 آمپر
