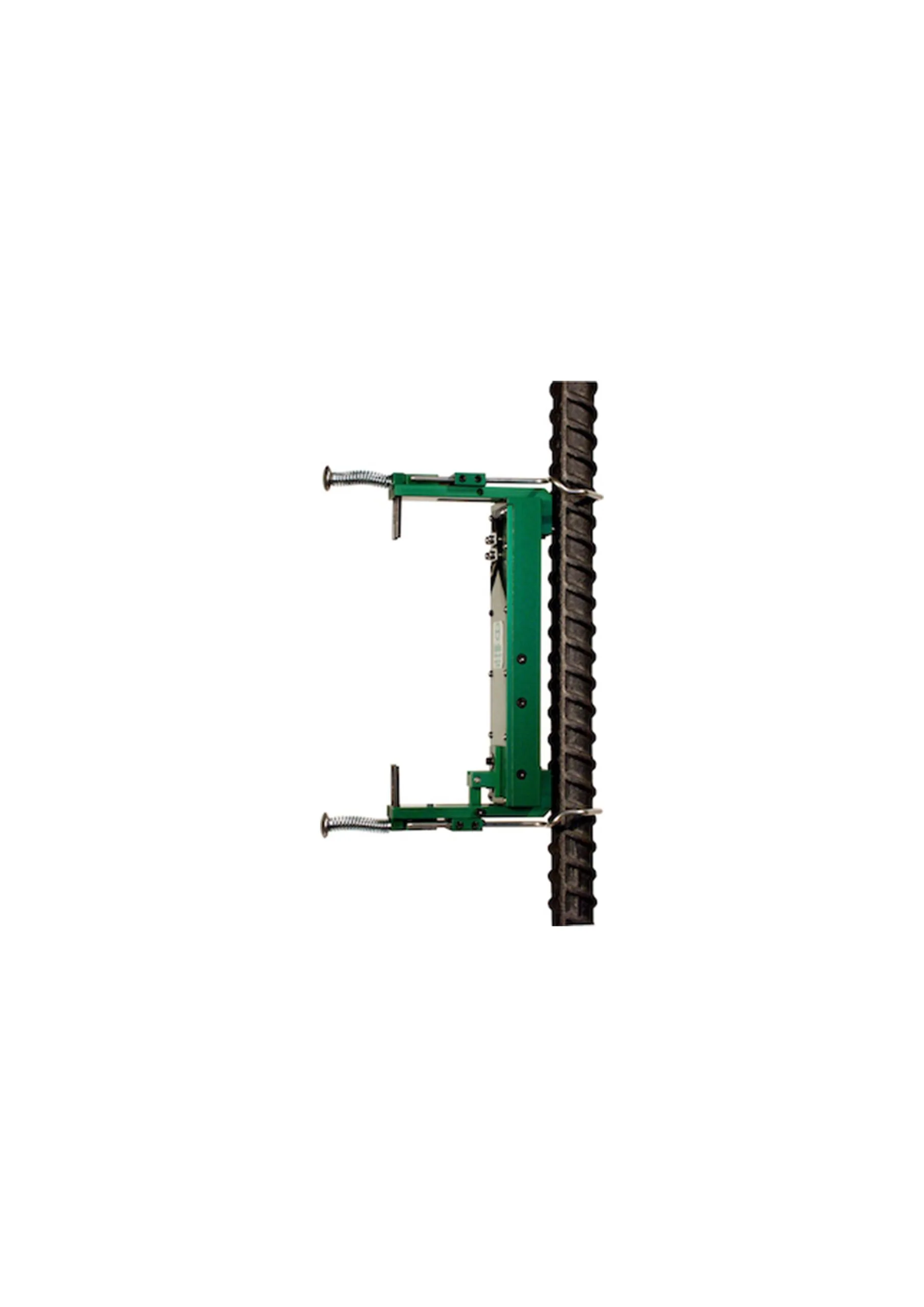

اکستنسومتر Epsilon
معرفی دستگاه
اکستنسومتر (Extensometer) یکی از تجهیزات مهم در آزمونهای کشش است که برای اندازهگیری دقیق میزان تغییر طول نمونه در حین اعمال نیرو مورد استفاده قرار میگیرد. این تجهیز با نصب روی دستگاه یونیورسال تست کشش یا Tensile Tester، تغییر طول نمونه را بهصورت مستقیم اندازهگیری کرده و امکان تعیین میزان ازدیاد طول، کرنش و رفتار تغییر شکل نمونه را با دقت بالا فراهم میکند.
اکستنسومتر ارائهشده از برند Epsilon ساخت کشور آمریکا است و از مکانیزم اندازهگیری الکترومکانیکی بهره میبرد. بدنه دستگاه از آلومینیوم ساخته شده و طراحی آن بهصورت Shock Proof انجام شده است تا در شرایط کاری آزمونهای مکانیکی، عملکرد پایدار و قابل اعتمادی داشته باشد.
این مدل قابلیت اندازهگیری تغییر طول نمونه تا 50 میلیمتر را داشته و بازه اندازهگیری اعلامشده برای آن از 0.001 تا 50 میلیمتر است. همچنین امکان نصب آن روی انواع دستگاههای تست کشش، استفاده از اکستنسومتر را برای طیف گستردهای از آزمونهای مکانیکی امکانپذیر میکند.
کاربرد اکستنسومتر
مهمترین کاربرد اکستنسومتر، اندازهگیری دقیق تغییر طول نمونه در آزمون کشش است. در بسیاری از مواد، بهخصوص نمونههایی که تغییر شکل آنها در مراحل اولیه آزمون بسیار کم است، اندازهگیری تغییر طول صرفاً بر اساس جابهجایی کراسهد دستگاه نمیتواند دقت کافی برای تحلیل رفتار ماده ایجاد کند. اکستنسومتر با اندازهگیری مستقیم تغییر طول نمونه، اطلاعات دقیقتری از رفتار مکانیکی آن در اختیار کاربر قرار میدهد.
این تجهیز میتواند در موارد زیر مورد استفاده قرار گیرد:
- اندازهگیری ازدیاد طول نمونه در آزمون کشش
- اندازهگیری کرنش نمونه
- بررسی رفتار الاستیک و پلاستیک مواد
- تعیین تغییر طول نمونه تا محدوده گسیختگی
- افزایش دقت اندازهگیری در دستگاههای یونیورسال تست
- کنترل کیفیت مواد اولیه و محصولات تولیدی
- استفاده در آزمایشگاههای تحقیق و توسعه و کنترل کیفیت
نحوه عملکرد
اکستنسومتر بهطور مستقیم روی ناحیه اندازهگیری نمونه نصب میشود و با استفاده از روش الکترومکانیکی، تغییر فاصله بین دو نقطه مشخص از نمونه را در زمان انجام آزمون ثبت میکند.
با شروع آزمون کشش و افزایش طول نمونه، فاصله بین نقاط اتصال اکستنسومتر تغییر میکند. این جابهجایی توسط مکانیزم داخلی دستگاه اندازهگیری شده و به سیگنال قابل پردازش تبدیل میشود. سپس اطلاعات تغییر طول به سیستم کنترل دستگاه تنسایل منتقل شده و میتوان از آن برای محاسبه پارامترهایی مانند درصد ازدیاد طول و کرنش استفاده کرد.
مزیت اصلی این روش، اندازهگیری مستقیم تغییر طول نمونه بهجای تخمین آن از روی حرکت کراسهد است؛ بنابراین در آزمونهایی که اندازهگیری کرنش اولیه و تغییر شکلهای کوچک اهمیت دارد، اکستنسومتر ابزار دقیقتری محسوب میشود.
ویژگیهای اکستنسومتر Epsilon
- برند Epsilon
- ساخت کشور آمریکا
- مناسب برای نصب روی انواع دستگاههای تست کشش
- روش اندازهگیری الکترومکانیکی
- بدنه کاملاً آلومینیومی
- طراحی Shock Proof
- قابلیت اندازهگیری تغییر طول نمونه تا نقطه گسیختگی
- مناسب برای اندازهگیری درصد ازدیاد طول
- بازه اندازهگیری اعلامشده از 0.001 تا 50 میلیمتر
- حد نهایی اندازهگیری 50 میلیمتر
- مناسب برای استفاده در آزمایشگاههای کنترل کیفیت و تحقیق و توسعه
- قابلیت استفاده بهعنوان تجهیز جانبی دستگاههای یونیورسال تست
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نام دستگاه | اکستنسومتر / Extensometer |
| برند | Epsilon |
| کشور سازنده | آمریکا |
| نوع اندازهگیری | الکترومکانیکی |
| کاربرد اصلی | اندازهگیری ازدیاد طول و تغییر طول نمونه |
| بازه اندازهگیری | 0.001 تا 50 میلیمتر |
| حداکثر تغییر طول قابل اندازهگیری | 50 میلیمتر |
| دقت اعلامشده | تا حدود 1 میکرون |
| جنس بدنه | آلومینیوم |
| طراحی مکانیکی | Shock Proof |
| قابلیت نصب | قابل نصب روی انواع دستگاههای تنسایل |
| قابلیت اندازهگیری | تغییر طول و درصد ازدیاد طول تا نقطه گسیختگی |
کاربرد در صنایع مختلف
اکستنسومتر در صنایع و آزمایشگاههایی که نیاز به تعیین دقیق رفتار مکانیکی مواد دارند مورد استفاده قرار میگیرد، از جمله:
- صنایع پلاستیک و پلیمر
- صنایع لاستیک
- صنایع فلزی
- تولید قطعات و محصولات مهندسی
- صنایع کامپوزیت
- صنایع سیم و کابل
- صنایع چسب و مواد انعطافپذیر
- دانشگاهها و مراکز تحقیقاتی
- آزمایشگاههای کنترل کیفیت
- آزمایشگاههای دارای سیستم مدیریت کیفیت و آزمون مواد
مزایای استفاده از اکستنسومتر
استفاده از اکستنسومتر باعث میشود تغییر طول نمونه در طول آزمون با حساسیت بالاتری ثبت شود. این موضوع بهخصوص در تحلیل رفتار ماده در محدودههای ابتدایی تغییر شکل اهمیت زیادی دارد.
از مهمترین مزایای این تجهیز میتوان به اندازهگیری مستقیم تغییر طول نمونه، حساسیت بالا در جابهجاییهای کوچک، قابلیت نصب روی دستگاههای مختلف تنسایل، طراحی مقاوم و امکان بررسی ازدیاد طول تا نقطه گسیختگی اشاره کرد.
همچنین استفاده از اکستنسومتر میتواند دقت دادههای مربوط به کرنش و ازدیاد طول را نسبت به اتکا به جابهجایی کراسهد بهبود دهد؛ زیرا حرکت کراسهد لزوماً معادل تغییر طول واقعی بخش گیج نمونه نیست.
اکستنسومتر برای چه دستگاهی مناسب است؟
این اکستنسومتر برای استفاده بهعنوان تجهیز جانبی روی انواع دستگاههای Universal Testing Machine و Tensile Tester طراحی شده است. البته امکان نصب عملی آن به نوع فیکسچرها، طول گیج، نحوه اتصال و ورودی سیستم کنترل دستگاه تنسایل بستگی دارد و پیش از سفارش باید سازگاری مکانیکی و الکتریکی با مدل دستگاه بررسی شود.
سوالات متداول
اکستنسومتر چیست؟
اکستنسومتر وسیلهای برای اندازهگیری مستقیم تغییر طول نمونه در حین آزمونهای مکانیکی، بهخصوص آزمون کشش، است.
اکستنسومتر چه تفاوتی با جابهجایی کراسهد دارد؟
حرکت کراسهد نشاندهنده میزان جابهجایی بخش متحرک دستگاه است، درحالیکه اکستنسومتر تغییر طول واقعی در محدوده اندازهگیریشده روی نمونه را ثبت میکند.
این مدل چه میزان تغییر طول را اندازهگیری میکند؟
براساس مشخصات ارائهشده، بازه اندازهگیری این مدل 0.001 تا 50 میلیمتر است و حداکثر تغییر طول قابل اندازهگیری آن 50 میلیمتر اعلام شده است.
آیا اکستنسومتر روی دستگاه تنسایل نصب میشود؟
بله. این مدل برای نصب روی انواع دستگاههای تست کشش طراحی شده است، اما سازگاری فیکسچر و اتصال سیگنال باید با مدل دستگاه مقصد بررسی شود.
اکستنسومتر تا نقطه گسیختگی قابل استفاده است؟
براساس مشخصات ارائهشده، این مدل قابلیت اندازهگیری درصد ازدیاد طول تا نقطه گسیختگی را دارد.
برند Epsilon متعلق به کدام کشور است؟
این اکستنسومتر از برند Epsilon ساخت کشور آمریکا است.
