توضیحات

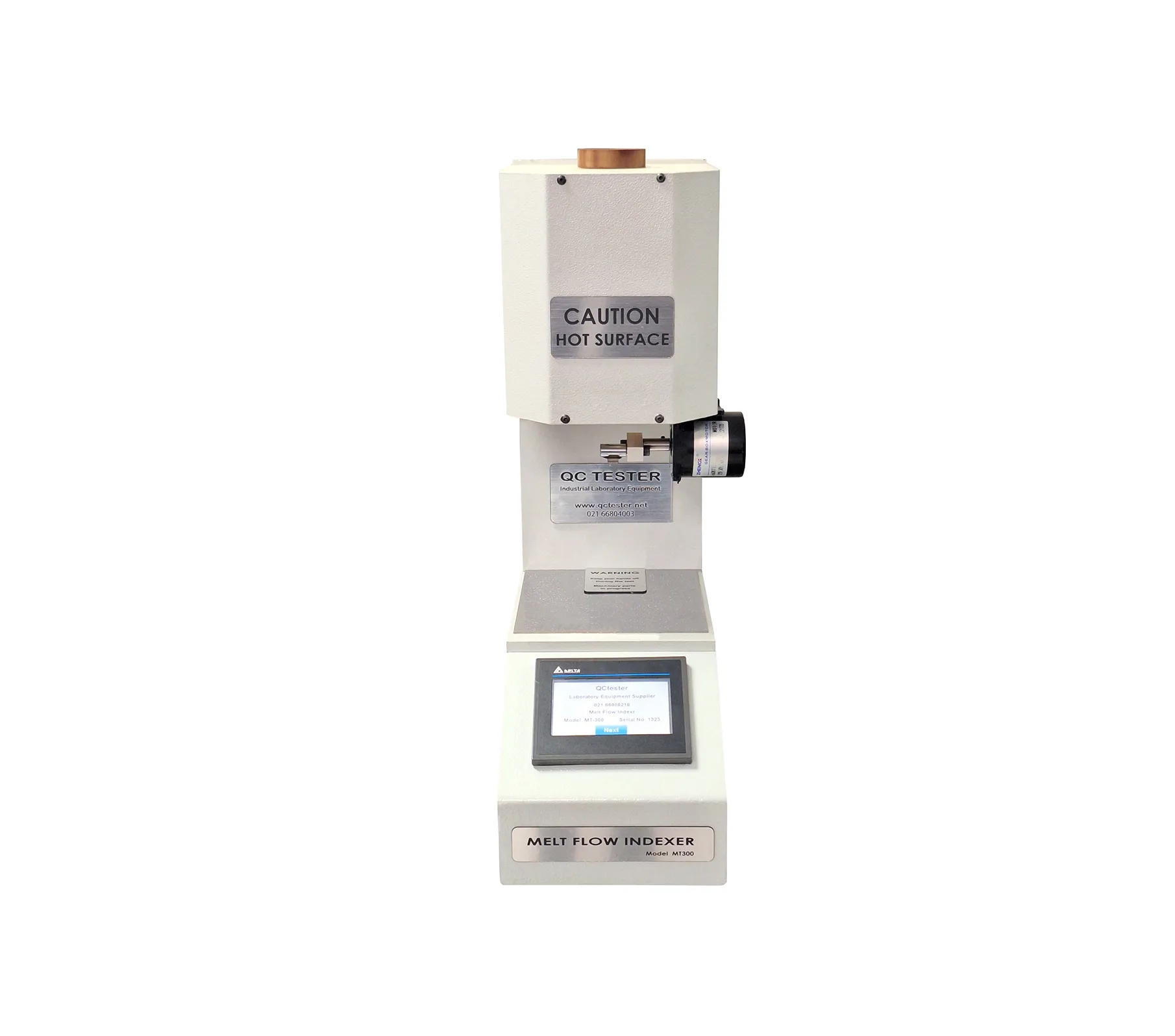

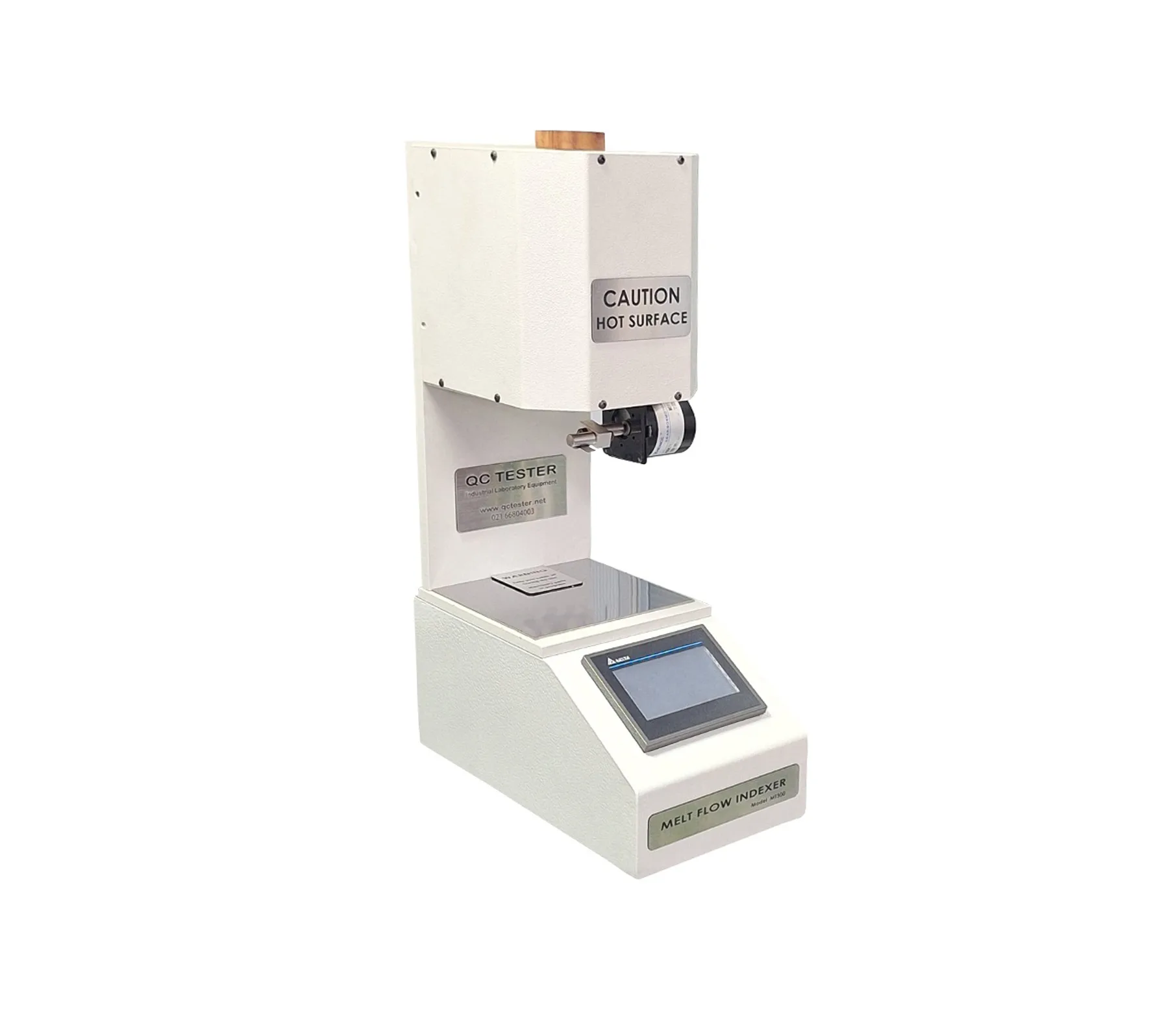

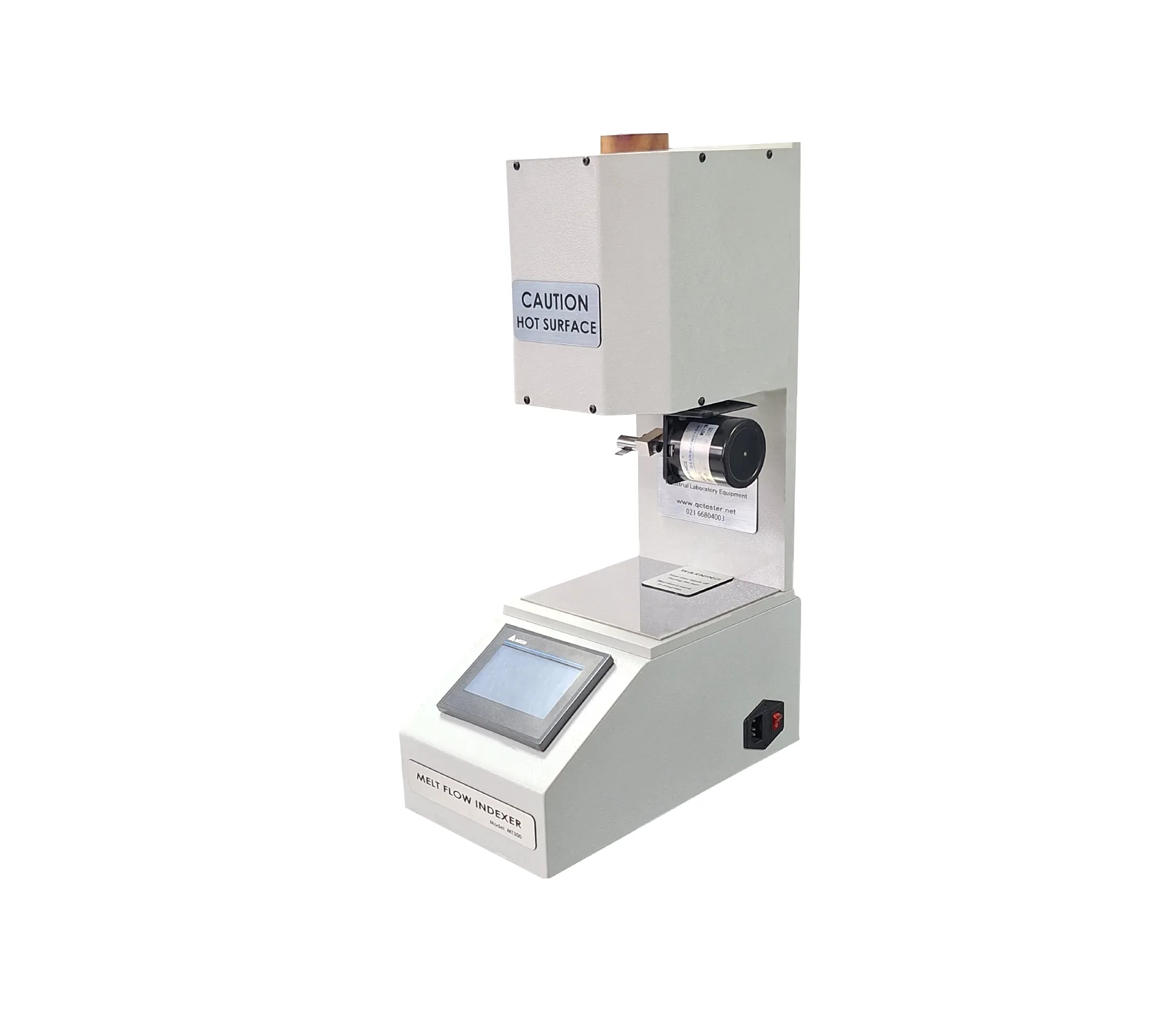

دستگاه اندازه گیری شاخص جریان مذاب پلیمر MFI
معرفی دستگاه
اندازه گیری شاخص جریان مذاب پلیمر Melt Flow Indexer مدل MT-300 یکی از تجهیزات مهم آزمایشگاههای کنترل کیفیت و تحقیق و توسعه صنایع پلیمر است که برای اندازهگیری نرخ جریان مذاب پلیمر (MFR) و ارزیابی رفتار جریان مواد ترموپلاستیک در شرایط مشخص دما و بار طراحی شده است.
در آزمون MFI، مقدار مشخصی از ماده پلیمری داخل سیلندر دستگاه قرار گرفته و پس از رسیدن نمونه به دمای آزمون، نیروی مشخصی توسط وزنه استاندارد به مذاب اعمال میشود. پلیمر مذاب از داخل دای استاندارد خارج شده و مقدار ماده خروجی در یک بازه زمانی مشخص اندازهگیری میشود. نتیجه آزمون معمولاً به صورت گرم بر 10 دقیقه (g/10 min) گزارش میشود.
MT-300 با محدوده دمایی تا 300 درجه سانتیگراد، سیستم گرمایش دو زون با کنترل PID، تایمر برش اتوماتیک یا دستی و امکان استفاده از وزنههای استاندارد تا 21600 گرم، برای آزمون طیف گستردهای از مواد ترموپلاستیک در آزمایشگاههای پلیمر، تولیدکنندگان مواد اولیه و واحدهای کنترل کیفیت طراحی شده است.
شاخص جریان مذاب MFI چیست؟
شاخص جریان مذاب یا MFI (Melt Flow Index) یکی از آزمونهای رایج برای بررسی رفتار جریان پلیمرهای ترموپلاستیک در حالت مذاب است.
در این آزمون، مقدار مشخصی پلیمر تحت یک دمای مشخص و بار مشخص قرار میگیرد و میزان خروج ماده مذاب از دای استاندارد در مدت زمان معین اندازهگیری میشود.
نتیجه معمولاً با واحد:
g/10 min
بیان میشود.
در بسیاری از منابع فنی، اصطلاح MFI برای این آزمون به کار میرود، در حالی که MFR یا Melt Mass-Flow Rate اصطلاح دقیقتر برای نرخ جرمی جریان مذاب است.
MFI چه چیزی را درباره پلیمر نشان میدهد؟
MFI یک شاخص کاربردی برای مقایسه رفتار جریان مواد ترموپلاستیک در شرایط آزمون مشخص است.
بهطور کلی، اگر شرایط آزمون یکسان باشد:
MFR بالاتر → خروج جرم بیشتری از مذاب در 10 دقیقه → جریانپذیری بیشتر در شرایط آزمون
MFR پایینتر → خروج جرم کمتر → جریانپذیری کمتر در شرایط آزمون
اما نباید MFI را بهتنهایی معادل «کیفیت بهتر یا بدتر پلیمر» در نظر گرفت.
MFI یک شاخص کنترل و مقایسه است و تفسیر آن باید با توجه به نوع پلیمر، گرید ماده، شرایط آزمون و مشخصات فنی محصول انجام شود.
اندازه گیری شاخص جریان مذاب پلیمر MT-300 چگونه کار میکند؟
عملکرد دستگاه بهصورت کلی شامل مراحل زیر است:
- دمای آزمون بر اساس نوع پلیمر و استاندارد انتخاب میشود.
- سیلندر دستگاه تا دمای تعیینشده گرم میشود.
- مقدار مشخصی از ماده پلیمری داخل سیلندر شارژ میشود.
- نمونه برای مدت مشخصی در دمای آزمون قرار میگیرد تا به شرایط حرارتی موردنظر برسد.
- وزنه استاندارد روی پیستون قرار میگیرد.
- فشار حاصل از وزنه باعث عبور پلیمر مذاب از دای میشود.
- خروجی مذاب با استفاده از سیستم زمانبندی و کاتر دستگاه در فواصل مشخص برش داده میشود.
- قطعات خروجی جمعآوری و وزن میشوند.
- نرخ جریان مذاب بر اساس جرم ماده خارجشده و زمان آزمون محاسبه میشود.
- نتیجه آزمون برای کنترل کیفیت یا مقایسه مواد ثبت و گزارش میشود.
چرا کنترل دما در آزمون MFI اهمیت زیادی دارد؟
آزمون MFI به دما بسیار حساس است. تغییر دمای ماده حتی در شرایطی که مقدار تغییر ظاهری آن کم باشد، میتواند روی ویسکوزیته مذاب و در نتیجه مقدار جریان خروجی اثر بگذارد.
به همین دلیل MT-300 به سیستم گرمایش دو زون با کنترل PID مجهز شده است تا کنترل دمای سیلندر با پایداری بیشتری انجام شود.
نمایش و کنترل دما با تفکیکپذیری 0.1°C انجام میشود.
سیستم گرمایش دو زون PID
یکی از بخشهای مهم MT-300 سیستم حرارتی آن است.
دستگاه دارای دو زون گرمایشی مجزا است که توسط کنترلر PID مدیریت میشوند.
این ساختار برای ایجاد توزیع حرارتی مناسب در ناحیه آزمون اهمیت دارد؛ زیرا یکنواخت نبودن دمای سیلندر میتواند شرایط واقعی آزمون را تحت تأثیر قرار دهد.
کنترل PID همچنین امکان کنترل پایدارتر دمای آزمون و کاهش نوسانات حرارتی را فراهم میکند.
محدوده وسیع وزنههای آزمون
MT-300 امکان استفاده از وزنههای استاندارد مختلف را فراهم میکند.
وزنههای قابل استفاده شامل:
- 2160 گرم
- 5000 گرم
- وزنههای استاندارد تا 21600 گرم
انتخاب وزن آزمون باید بر اساس نوع پلیمر، استاندارد مربوطه و شرایط مشخصشده برای گرید ماده انجام شود.
نکته: استفاده از وزن بیشتر الزاماً به معنی آزمون بهتر یا دقیقتر نیست؛ وزن و دمای آزمون باید مطابق روش استاندارد یا مشخصات ماده انتخاب شوند.
محدوده اندازهگیری جریان مذاب
محدوده اعلامشده برای MT-300:
0.01 تا 400 g/10 min
این محدوده باعث میشود دستگاه برای طیف وسیعی از مواد ترموپلاستیک و گریدهای مختلف قابل استفاده باشد.
با این حال، محدوده قابل استفاده واقعی برای هر ماده باید بر اساس شرایط آزمون، دمای انتخابی، وزن آزمون و الزامات استاندارد مربوطه تعیین شود.
مواد قابل آزمون با MT-300
دستگاه برای بسیاری از پلیمرهای ترموپلاستیک مورد استفاده قرار میگیرد، از جمله:
- پلیاتیلن PE
- پلیپروپیلن PP
- پلیاستایرن PS
- ABS
- PVC
- پلیآمید PA
- پلیکربنات PC
- پلیاستال POM
- پلیمتیل متاکریلات PMMA
- برخی ترموپلاستیکهای مهندسی
- کامپاندهای پلیمری
- مواد بازیافتی و گرانولهای پلیمری
شرایط آزمون هر ماده باید مطابق استاندارد و مشخصات گرید مربوطه انتخاب شود.
کاربردهای دستگاه MT-300
کنترل کیفیت مواد اولیه
یکی از مهمترین کاربردهای MFI، بررسی و مقایسه مواد اولیه ورودی به کارخانه است.
با انجام آزمون MFR میتوان مشخصات جریان گریدهای مختلف را با مقدار مرجع یا مشخصات فنی تأمینکننده مقایسه کرد.
کنترل یکنواختی تولید
تغییر MFR بین بچهای مختلف یک ماده میتواند نشانهای از تغییر در شرایط ماده یا فرآیند تولید باشد.
به همین دلیل آزمون MFI در بسیاری از واحدهای تولیدی بهعنوان یکی از آزمونهای روتین کنترل کیفیت استفاده میشود.
بررسی مواد بازیافتی
مواد بازیافتی ممکن است به دلیل سابقه حرارتی، فرآیندهای قبلی یا اختلاط با مواد مختلف، رفتار جریان متفاوتی داشته باشند.
MFI میتواند یک شاخص سریع برای مقایسه رفتار جریان این مواد باشد.
تحقیق و توسعه
در زمان توسعه یک گرید جدید پلیمر یا تغییر فرمولاسیون، MFR میتواند برای مقایسه نمونههای مختلف مورد استفاده قرار گیرد.
مقایسه گریدهای پلیمری
با ثابت نگه داشتن شرایط آزمون، میتوان رفتار جریان گریدهای مختلف یک پلیمر را با یکدیگر مقایسه کرد.
مشخصات فنی MT-300
| مشخصه | مقدار |
|---|---|
| نام دستگاه | Melt Flow Indexer |
| مدل | MT-300 |
| کاربرد اصلی | اندازهگیری نرخ جریان مذاب پلیمر |
| محدوده دما | دمای محیط تا 300°C |
| تفکیکپذیری نمایش دما | 0.1°C |
| نمایشگر | 4.3 اینچ TFT لمسی رنگی |
| کنترلر | PLC Delta مدل 14SS2 |
| کنترل دما | PID |
| سیستم گرمایش | دو زون هیتر مجزا |
| تایمر | دارد |
| کاتر | اتوماتیک / دستی |
| محدوده وزنه | از 2160 تا حداکثر 21600 گرم، مطابق مجموعه وزنه |
| محدوده MFR | 0.01 تا 400 g/10 min |
| سیلندر | سنگکاری شده |
| دای | تنگستن کاربید |
| تیغه کاتر | قابل تنظیم |
| تجهیزات جانبی | پنس، قیف شارژ نمونه، ابزار تمیزکاری |
| چاپ نتایج | قابلیت اتصال به پرینتر |
| برق ورودی | 220 V تکفاز |
| جریان مصرفی | 5 A |
| وزن تقریبی | 40 kg |
استانداردهای قابل استفاده
دستگاه اندازه گیری شاخص جریان مذاب پلیمر مدل MT-300 برای اجرای آزمونهای مرتبط با استانداردهای زیر طراحی شده است:
- ISO 1133
- ASTM D1238 – Method A
- ISO 4440
- ISIRI 6980
- ISIRI 1-7175
استاندارد ISO 1133 روشهای تعیین نرخ جرمی جریان مذاب و نرخ حجمی جریان مذاب ترموپلاستیکها را تحت شرایط دما و بار مشخص پوشش میدهد.استاندارد ASTM D1238 نیز برای تعیین نرخ اکستروژن ترموپلاستیکها در شرایط دما و بار مشخص مورد استفاده قرار میگیرد.انتخاب روش آزمون، دما، بار و سایر پارامترها باید بر اساس استاندارد مورد استفاده و مشخصات ماده انجام شود.
تفاوت MFI، MFR و MVR چیست؟
MFI چیست؟
MFI مخفف Melt Flow Index است و اصطلاح رایجی است که در صنعت برای اشاره به آزمون شاخص جریان مذاب استفاده میشود.
MFR چیست؟
MFR مخفف Melt Mass-Flow Rate است و نرخ جرمی جریان مذاب را نشان میدهد.
واحد متداول آن g/10 min است.
MVR چیست؟
MVR مخفف Melt Volume-Flow Rate است و حجم مذاب عبوری را در مدت زمان مشخص بیان میکند.
واحد آن معمولاً cm³/10 min است.
بنابراین MFR و MVR از نظر نوع پارامتر اندازهگیری با یکدیگر متفاوت هستند و نباید بدون توجه به روش آزمون به جای یکدیگر استفاده شوند.
مزایای دستگاه MT-300
- محدوده دمایی تا 300°C
- کنترل دمای PID
- سیستم گرمایش دو زون
- نمایشگر لمسی رنگی 4.3 اینچی
- PLC Delta مدل 14SS2
- تایمر با قابلیت برش اتوماتیک و دستی
- محدوده گسترده MFR از 0.01 تا 400 g/10 min
- قابلیت استفاده از وزنههای استاندارد تا 21.6 کیلوگرم
- دای تنگستن کاربید
- سیلندر سنگکاریشده
- تیغه کاتر قابل تنظیم
- قابلیت اتصال به پرینتر
- مناسب برای کنترل کیفیت، تولید و تحقیق و توسعه
- طراحی مناسب برای استفاده آزمایشگاهی
چه عوامی میتوانند نتیجه MFI را تغییر دهند؟
نتیجه آزمون فقط به نوع پلیمر وابسته نیست. عوامل متعددی میتوانند مقدار MFR را تغییر دهند، از جمله:
- دمای آزمون
- وزن اعمالشده
- زمان پیشگرمایش
- مقدار نمونه
- رطوبت ماده
- شرایط آمادهسازی نمونه
- ابعاد و وضعیت دای
- تمیزی سیلندر و دای
- زمان برش
- سابقه حرارتی ماده
- تخریب حرارتی یا اکسیداسیون پلیمر
به همین دلیل برای مقایسه دو نتیجه MFI، باید شرایط آزمون یکسان و قابل ردیابی باشند.
پرسشهای متداول درباره دستگاه MFI مدل MT-300
دستگاه MFI چه چیزی را اندازهگیری میکند؟
دستگاه MFI میزان جریان مذاب یک ماده ترموپلاستیک را تحت دما و بار مشخص اندازهگیری میکند. نتیجه آزمون معمولاً به صورت g/10 min گزارش میشود.
آیا MFI همان MFR است؟
در صنعت این دو اصطلاح گاهی بهجای هم استفاده میشوند، اما از نظر فنی MFR نرخ جرمی جریان مذاب است و MFI اصطلاح رایج برای شاخص جریان مذاب محسوب میشود.
MFI بالا بهتر است یا MFI پایین؟
هیچ پاسخ عمومی برای «بهتر بودن» MFI بالا یا پایین وجود ندارد. مقدار مناسب به نوع پلیمر، گرید ماده و کاربرد نهایی بستگی دارد. MFI بیشتر برای مقایسه رفتار جریان و کنترل مشخصات ماده استفاده میشود.
آیا MFI به ویسکوزیته پلیمر مربوط است؟
بله، MFI یک شاخص تجربی مرتبط با رفتار جریان مذاب است؛ اما نباید آن را مستقیماً معادل ویسکوزیته در تمام شرایط فرآیند دانست. مقدار MFR به دما و بار آزمون وابسته است.
آیا میتوان پلیاتیلن را با MT-300 تست کرد؟
بله. پلیاتیلن یکی از مواد رایج در آزمون MFI است و شرایط آزمون باید بر اساس گرید و استاندارد مربوطه انتخاب شود.
آیا دستگاه برای پلیپروپیلن مناسب است؟
بله. PP نیز از مواد متداول برای آزمون جریان مذاب است و MT-300 برای چنین کاربردهایی طراحی شده است.
آیا میتوان ABS را با دستگاه تست کرد؟
بله، در صورت انتخاب شرایط آزمون مناسب برای گرید ABS موردنظر.
آیا دستگاه برای مواد بازیافتی مناسب است؟
بله. آزمون MFI یکی از آزمونهای کاربردی برای مقایسه رفتار جریان مواد بازیافتی و بررسی تغییرات بین بچهای مختلف است؛ البته نتیجه باید با شرایط آزمون و سابقه حرارتی ماده تفسیر شود.
چرا کنترل دما در دستگاه MFI اهمیت زیادی دارد؟
زیرا تغییر دما میتواند ویسکوزیته مذاب و در نتیجه مقدار ماده خروجی از دای را تغییر دهد. به همین دلیل کنترل پایدار دمای آزمون اهمیت زیادی دارد.
MT-300 چه محدوده دمایی دارد؟
از دمای محیط تا 300°C.
دقت یا تفکیکپذیری دمای دستگاه چقدر است؟
تفکیکپذیری اعلامشده سیستم دما 0.1°C است. دقت واقعی اندازهگیری باید بر اساس کالیبراسیون و مشخصات سیستم اندازهگیری ارزیابی شود.
آیا کاتر دستگاه اتوماتیک است؟
بله. دستگاه دارای تایمر با قابلیت کات اتوماتیک یا دستی است.
آیا دستگاه MFI نیاز به وزنه دارد؟
بله. در آزمون MFR نیروی اعمالی یکی از پارامترهای اصلی آزمون است و دستگاه امکان استفاده از وزنههای استاندارد مختلف تا حداکثر 21600 گرم را دارد.
آیا وزن 21.6 کیلوگرم برای تمام پلیمرها استفاده میشود؟
خیر. وزن آزمون باید متناسب با استاندارد و گرید ماده انتخاب شود. استفاده از بیشترین وزنه برای همه مواد صحیح نیست.
محدوده اندازهگیری MFR دستگاه چقدر است؟
محدوده اعلامشده MT-300 برابر با 0.01 تا 400 g/10 min است.
دای دستگاه از چه جنسی است؟
دای دستگاه از تنگستن کاربید ساخته شده است.
آیا دستگاه قابلیت چاپ نتایج دارد؟
بله. امکان اتصال دستگاه به پرینتر برای چاپ نتایج در نظر گرفته شده است.
آیا دستگاه برای کنترل کیفیت کارخانه مناسب است؟
بله. MT-300 برای کنترل مواد اولیه، بررسی یکنواختی تولید، مقایسه گریدها و کنترل کیفیت مواد پلیمری کاربرد دارد.
آیا MT-300 برای آزمایشگاه تحقیق و توسعه مناسب است؟
بله. امکان تغییر شرایط آزمون، استفاده از وزنههای مختلف و کنترل دمای دقیق، دستگاه را برای مقایسه مواد و بررسی فرمولاسیونهای مختلف مناسب میکند.
آیا نتیجه MFI بهتنهایی کیفیت پلیمر را مشخص میکند؟
خیر. این یک تصور اشتباه است. MFI فقط یکی از شاخصهای رفتار ماده است و برای ارزیابی کامل کیفیت پلیمر باید در کنار سایر آزمونها و مشخصات فنی ماده بررسی شود.
آیا رطوبت روی نتیجه MFI اثر دارد؟
بله. برای برخی پلیمرها، رطوبت میتواند روی رفتار مذاب و نتیجه آزمون اثر قابلتوجهی داشته باشد. بنابراین آمادهسازی و خشککردن نمونه، در صورت الزام استاندارد یا گرید، اهمیت دارد.
آیا تمیز بودن دای و سیلندر مهم است؟
بسیار مهم است. باقیمانده مواد آزمون قبلی میتواند مسیر جریان را تغییر داده و باعث ایجاد خطا یا اختلاف در نتایج شود.
آیا MT-300 برای ISO 17025 مناسب است؟
میتواند بهعنوان تجهیز آزمون در آزمایشگاههای دارای سیستم ISO/IEC 17025 مورد استفاده قرار گیرد؛ اما خود دستگاه بهتنهایی باعث انطباق آزمایشگاه با ISO 17025 نمیشود. کالیبراسیون، کنترل تجهیزات، روش اجرایی آزمون، عدم قطعیت اندازهگیری، سوابق و سایر الزامات آزمایشگاه نیز باید رعایت شوند.
جمعبندی
MT-300 یک Melt Flow Indexer آزمایشگاهی برای اندازهگیری نرخ جریان مذاب مواد ترموپلاستیک است که با ترکیب کنترل PID دو زون، محدوده دمایی تا 300°C، محدوده MFR از 0.01 تا 400 g/10 min، وزنههای استاندارد تا 21.6 کیلوگرم، کاتر اتوماتیک/دستی و سیستم کنترل Delta برای استفاده در آزمایشگاههای کنترل کیفیت، تولید مواد پلیمری و تحقیق و توسعه طراحی شده است.
این دستگاه برای آزمایشگاههایی مناسب است که نیاز دارند رفتار جریان گریدهای مختلف پلیمر را تحت شرایط کنترلشده اندازهگیری، مقایسه و ثبت کنند.
دما و وزن استاندارد برای انجام آزمون برروی پلیمرهای گرما نرم
